Selamat Datang Guys.....
Baiklah disini saya akan membagikan tutorial membuat Desigen Jaringan Router WiFi dan Jaringan LAN di Aplikasi Cisco Packet Tracer

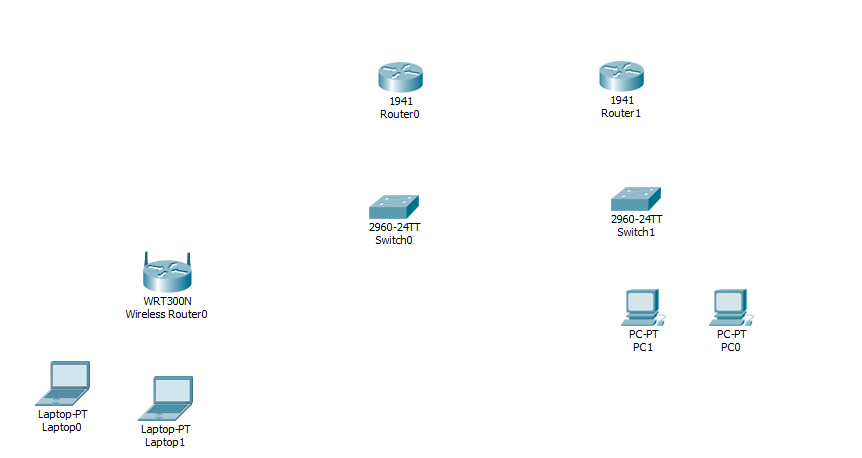

-Ambil 2 router
1 router wifi
2 switch
2 komputer
2 laptop
-kemudian pasang kabelnya sesuai dengan perangkatnya.
-untuk wifi router pilih Ethernet 1 untuk pemasangan kabelnya
-kemudian pilih router 1 untuk membuat ip addresnya
lalu pilih config, pilih ethernet 0/1
ketik/tulis ip nya
ip addres : 192.168.10.1
subnetmask : 255.255.255.240
jangan lupa dicentang on ya dan jangan lupa juga di rip
-kemudain masuk ke client
buka pc 0
masukkan ip nya
ip addres : 192.168.10.2
netmask : 255.255.255.240
gateway : 192.168.10.1
-buka pc 1
masukkan ip nya
ip addres : 192.168.10.3
netmask : 255.255.255.240
gateway : 192.168.10.1
-kemudian kembali ke router 1, lalu masuk ke ethernet 0/0
lalu isi ip nya
ip addres : 192.168.11.1
netmask : 255.255.255.240
janagn lupa di rip ya.
-kemudian masuk ke router 0,lalu pilih ethernet 0/0
isi ip addresnya
ip addresnya : 192.168.11.2
netmask : 255.255.255.240
janagn lupa di centang ON nya dan jangan lupa juga di rip ya.
-masih di router 0
pilih ethernet 0/1
isi ip addresnya
ip addres : 192.168.12.1
netmask : 255.255.255.240
jangan lupa di ON kan dan dan di rip ya.
-baiklah sekarang masuk ke router wifi
klik router wifi, lalu config, lalu LAN.
ganti IP nya menjadi : 192.168.12.1
netmasknya : 255.255.255.240
-kemudian pilih config, lalu pilih wireless.
buat nama WiFi nya, contoh finsen
buat juga passwordnya contoh, 12345678
-kemudian pilih GUI, lalu start ip nya buat saja dari no 2,
kemudian pilih save setting
-kemudian masuk ke laptop.
pilih Laptop 0,
pilih physical,
-matikan power laptop
-tarik LANnya
-ganti jadi yang ada pada gambar di bawah sebelah kiri
-setelah sudah di ganti, hidupkan power laptop kembali
-kemudiah pilih Desktop, lalu pc wireless, pilih connect.
kemudian tunggu sampai muncul nama WiFi, yang telah kita buat tadi.
lalu pilih nama WiFi yang telah di buat tadi, kemudian pilih connect.
kemudian masukkan password nya.
-begitu juga cara bila di coba ke laptop no 1.
-ini lah hasil gambar terakhirnya.
-dan yang paling ter-akhir adalah mencobanya apakah berhasil apa tidak.
dan jika ada tulisan/bacaan successful maka konfigurasi kita berhasil.
itu lah tutorial dari saya semoga bermanfaat buat kita semua
SEKIAN DAN TERIMA KASIH
